-Caratteristiche principali
Ampio intervallo di corrente di misurazione (1 A -3000 A) dei sensori di corrente Rogoswki
Modo più economico e più semplice per l'installazione
Misura dell'energia attiva/reattiva
Capacità anti-manomissione (rilevamento di anomalie, registri eventi, involucro sigillabile)
Fornire profili giornalieri, mensili e di carico per la fatturazione e l'analisi
Espandibile con connessione a modulo esterno
Certificati di prova IEC e alta durabilità
-Specifica
Tipo

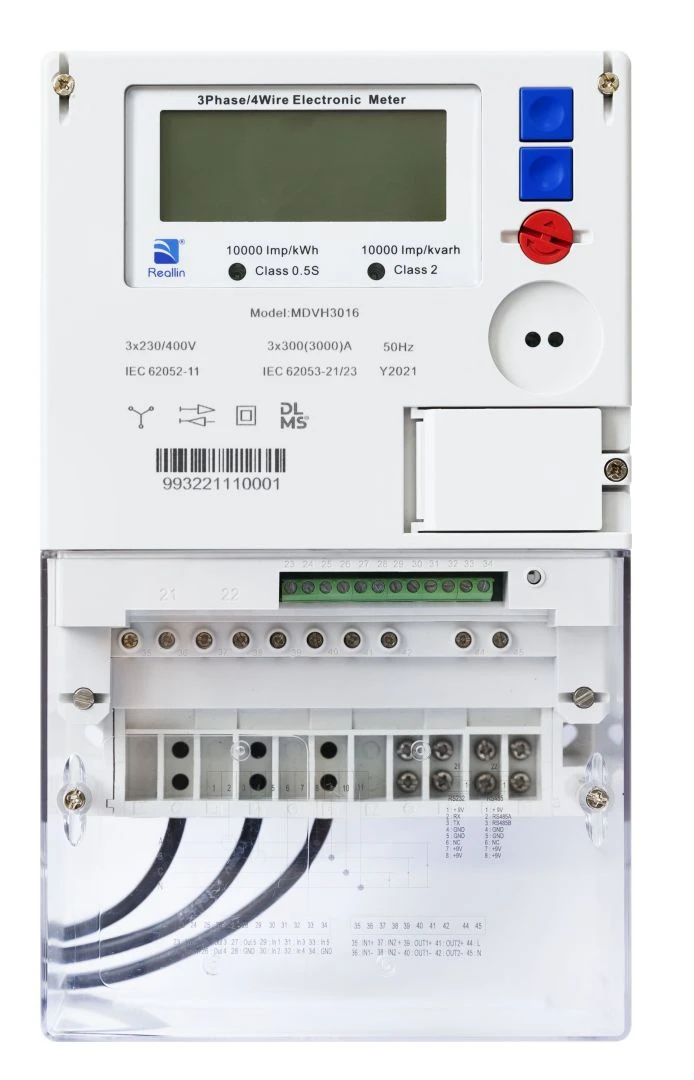

Contatore elettronico Rogowski trifase
Standard
IEC 62052-11, IEC 62053-21/23, IEC62056-21, IEC62056-61,
CEI62059-32-1
CEI62059-32-1
Voltaggio
Tensione nominale Un
Intervallo di tensione
230V
80% Un~115% Un
Attuale
Corrente minima Imin
Corrente di riferimento Ib
Corrente massima Imax
A partire corrente Ist
3A
300A
3000A
1A
Frequenza nominale Fn
50Hz
Precisione
Classe {{0}}.5S per attivo; Classe 2.0 per reattivo
Indicatore pulsante
Pulsante (costante del metro)
GUIDATO
25imp/kWh;25imp/kvar
25imp/kWh;25imp/kvar
Ambiente
Intervallo di temperatura
Operazione: -25~70 gradi
Stoccaggio:-40~85 gradi
Grado di protezione
IP 54
Classe di isolamento
II
Consumo energetico tipico
Potenza attiva/apparente del circuito di tensione a Un
Potenza apparente del circuito di corrente a Ib
＜2 W/10 VA
＜4VA
Display LCD
13 cifre con posizione decimale configurabile, retroilluminazione supportata
Alimentazione di riserva
Batteria sostituibile e super condensatore interno
RTC
Fornisce a RTC la precisione dell'orologio secondo IEC62054-21
Interfaccia di comunicazione
1 * RS485 (tipo RJ45) con uscita di alimentazione 9 V (300 mA).
1 * RS232 (tipo RJ45) con uscita di alimentazione 9 V (300 mA).
1 porta ottica
1 * RS232 (tipo RJ45) con uscita di alimentazione 9 V (300 mA).
1 porta ottica
Protocollo di comunicazione
DLMS/COSEM
Impianto di rifornimento ausiliario
Supporta la funzione di alimentazione ausiliaria con tensione CA (57.7-240V) o
Tensione CC (60-150V)
Tensione CC (60-150V)
Interfaccia I/O
5 * Ingressi di segnale
5 * Uscite di segnale
2 * Uscite di controllo
2*Ingressi di controllo
5 * Uscite di segnale
2 * Uscite di controllo
2*Ingressi di controllo
Peso del metro
Circa 2,1 kg
Dimensione (LxLxP)
302,0 × 174,5 × 80,5 mm
