Il cablaggio dei dispositivi di misurazione dell'energia elettrica tri-a quattro fili-è complesso e i tipi di cablaggio anomalo sono diversi. Se il tipo anomalo viene identificato erroneamente, ciò porterà a errori di correzione del cablaggio, causando così nuove anomalie di cablaggio. Questo documento prende come esempio l'anomalia del cablaggio con collinearità della tensione, analizza i motivi per cui tali anomalie del cablaggio sono soggette a valutazioni errate, studia le caratteristiche anomale dei parametri elettrici e propone un metodo di determinazione dell'anomalia del cablaggio con collinearità della tensione adatto all'ingegneria reale, aiutando il personale addetto alla misurazione a identificare con precisione i tipi anomali, supportando i guasti in loco- eliminazione e migliorare la precisione della misurazione del lavoro aziendale.
Parole chiave: tre-quattro fasi-fili; dispositivi per la misurazione dell'energia elettrica; collinearità della tensione
Contenuto:
3. Analisi dei principi
3. 1 Analisi delle cause degli errori di valutazione
3.2 Caratteristiche anomale tipiche
1. Scopo di questo articolo
Il corretto cablaggio del dispositivo di misurazione dell'energia elettrica è la condizione fondamentale per mantenere l'accuratezza dei risultati della misurazione dell'energia elettrica ed è legato all'equità e alla giustizia del pagamento della bolletta elettrica. Le società della rete elettrica eseguono ispezioni periodiche in loco-, utilizzano-calibratori in loco e altri strumenti presso il sito operativo del dispositivo di misurazione per disegnare il diagramma di fase del cablaggio e combinano l'analisi manuale per verificare lo stato del cablaggio del dispositivo di misurazione per garantire una misurazione accurata.
Il cablaggio del dispositivo di misurazione dell'energia elettrica tri-quattro fasi-fili è complesso e i tipi di cablaggio anomalo sono complessi e diversi. Se il tipo di anomalia del cablaggio viene valutato erroneamente, potrebbero verificarsi errori di correzione del cablaggio, causando così nuove anomalie di cablaggio. Prendendo come esempio un caso di anomalia di cablaggio ripetuta, questo articolo analizza il metodo di giudizio delle anomalie di cablaggio come la linea di tensione co- e le cause della correzione dell'errore, aiutando il personale addetto alla misurazione a giudicare accuratamente il tipo di anomalia e a migliorare la qualità e l'efficienza.
2. Descrizione del caso
Durante l'ispezione periodica in loco-, il personale addetto alla misurazione ha riscontrato che il cablaggio di un determinato dispositivo di misurazione dell'energia elettrica era errato in combinazione con il diagramma di fase del cablaggio. Dopo la correzione in loco, la successiva ispezione ha rilevato che il cablaggio del dispositivo era ancora errato e che le caratteristiche dell'errore erano cambiate, ovvero il tipo di anomalia del cablaggio era cambiato.
Dopo aver modificato il cablaggio, il fasore corrente viene ulteriormente caratterizzato sotto forma di punti sparsi e viene disegnato il diagramma dei fasori elettrici per l'intera giornata. Dal grafico, il carico dell'utente è stabile, le fasi A e C sono carichi induttivi e l'angolo del fattore di potenza è sempre di circa 60 gradi, mentre l'angolo del fattore di potenza della fase B è di circa 0 gradi, saltando tra capacitivo e induttivo.
3. 1 Analisi delle cause degli errori di valutazione
La tensione, la corrente e l'angolo di tensione-corrente misurati dai tre componenti sono mostrati nella tabella seguente.
Nella tabella, l'angolo del fattore di potenza di 179,2 gradi misurato dal secondo elemento rappresenta in realtà l'angolo tra U1 e U2. Considerando che l'angolo tra U1 e U2 è di 120 gradi, l'angolo tra U2 e I2 è in realtà 59,2 gradi. Al momento, i risultati della misurazione indicano che le proprietà del carico trifase-sono fondamentalmente coerenti e mostrano tutte le caratteristiche del carico induttivo con un angolo del fattore di potenza di circa 60 gradi, che è in linea con le caratteristiche comuni di consumo energetico dell'utente.

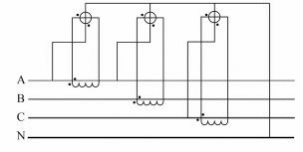

Quando il personale addetto alla misurazione ha apportato correzioni sul posto, ha invertito la corrente della fase B, quindi lo schema elettrico dopo la correzione:
3.2 Caratteristiche anomale tipiche
Nelle specifiche relative alla misurazione dell'energia corrente, per i dispositivi di misurazione dell'energia a tre-fase a quattro-fili, solo la tensione di fase è progettata nel circuito di misurazione della tensione e la tensione da fase-a-fase non viene utilizzata come oggetto di misurazione convenzionale, quindi la tensione di linea e l'angolo non possono essere ottenuti in remoto. Questo parametro caratteristico spesso richiede che il personale addetto alla misurazione si rechi sul sito per la misurazione e quindi aiuti a determinare se si verifica la collinearità della tensione. Durante la diagnosi remota, il personale addetto alla misurazione può ripristinare l'effettivo diagramma dei fasori del cablaggio in base alla sospetta collinearità della tensione, combinato con le caratteristiche elettriche dei fasori della tensione trifase con un angolo di 120 gradi, per supportare i risultati del giudizio.
4. Conclusione
L’applicazione della tecnologia del gemello digitale può consentire investimenti precisi nei sistemi energetici, migliorare l’accuratezza e la fattibilità delle decisioni di investimento, ridurre i rischi di investimento e raggiungere uno sviluppo sostenibile dei sistemi energetici. Con il continuo progresso della tecnologia e l’approfondimento della ricerca applicativa, si ritiene che l’applicazione della tecnologia del gemello digitale dei sistemi energetici in investimenti precisi sarà promossa e applicata più ampiamente, fornendo maggiore supporto e garanzia per lo sviluppo dei sistemi energetici.
