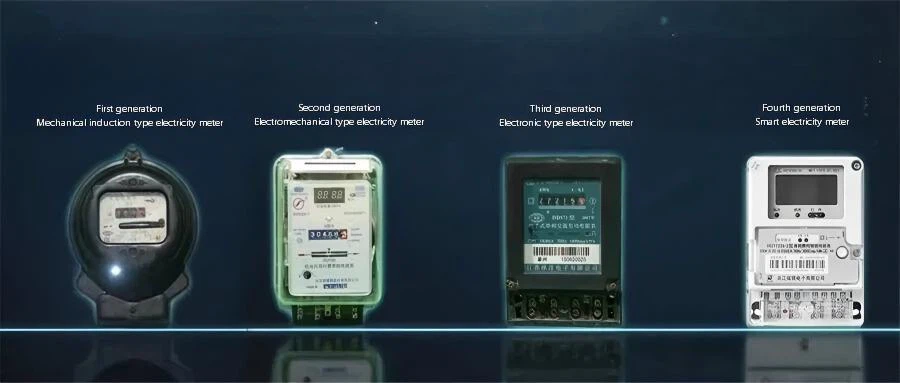

Essendo lo strumento principale per misurare il consumo di elettricità, lo sviluppo del contatore elettrico è profondamente intrecciato con il progresso del settore energetico e della tecnologia elettronica. Dal suo progetto iniziale di induzione meccanica ai sistemi intelligenti e interconnessi di oggi, ha attraversato quattro generazioni di iterazioni, ottenendo gradualmente un salto di qualità dalla misurazione di base alla gestione e al controllo intelligenti.
Prima generazione: contatori elettrici a induzione meccanica (1889 - 1970s)
Nel 1889, l'inventore tedesco Blathy inventò con successo il primo contatore elettrico meccanico del tipo a induzione-al mondo, ponendo le basi per la misurazione dell'elettricità.
La struttura centrale di questo tipo di contatore elettrico è costituita da due bobine con nucleo in ferro e un disco in alluminio montato su un albero rotante. Utilizzando il principio dell'induzione elettromagnetica, il campo magnetico generato dalle bobine fa ruotare il disco di alluminio e un meccanismo di trasmissione aziona quindi un quadrante per contare, misurando così il consumo di elettricità.
Possedeva vantaggi significativi come struttura semplice, funzionamento sicuro, prezzo accessibile e durata ed era anche facile da produrre in massa-. Il suo uso quotidiano e la sua manutenzione erano estremamente convenienti, rispondendo perfettamente alle esigenze delle prime fasi della divulgazione dell'elettricità. È stato rapidamente adottato a livello globale ed è diventato il tipo di contatore elettrico dominante per quasi un secolo.
Seconda generazione: contatori elettrici elettromeccanici (anni '70 -'80)
A partire dagli anni '70, il rapido sviluppo della tecnologia e dei componenti elettronici ha fornito il supporto tecnico per l'aggiornamento e l'iterazione dei contatori elettrici, portando alla nascita dei contatori elettrici elettromeccanici di seconda-generazione.
Non si è trattato di una revisione completa dei contatori meccanici di prima-generazione, ma piuttosto dell'aggiunta di un dispositivo di conversione degli impulsi al nucleo di misurazione meccanico esistente. I componenti elettronici sono stati utilizzati per convertire il segnale di energia elettrica in un segnale a impulsi, che poi azionava un motore per ruotare il quadrante e completare la misurazione.
Questo design migliorato, pur mantenendo la stabilità dei contatori meccanici, inizialmente incorporava elementi di tecnologia elettronica, migliorando la precisione della misurazione e costruendo un ponte transitorio per il successivo sviluppo dei contatori elettrici elettronici. All'epoca soddisfaceva le crescenti esigenze del sistema energetico in termini di precisione di misurazione.
Terza generazione: contatori elettrici elettronici (anni '80 - inizio XXI secolo)
Dopo gli anni '80, la maturità della tecnologia elettronica ha spinto i contatori elettrici nell'era tutta-elettronica. La terza generazione di contatori elettrici elettronici ha progressivamente sostituito i contatori elettromeccanici, diventando il nuovo protagonista della misurazione elettrica.
A differenza delle due generazioni precedenti di contatori che si basavano su strutture meccaniche, i contatori elettrici elettronici adottano uno schema di misurazione completamente elettronico. Utilizzano sensori ad alta-precisione per campionare la tensione e la corrente di alimentazione dell'utente in tempo reale, quindi convertono i segnali campionati in uscite a impulsi standard attraverso circuiti di elaborazione del segnale per ottenere la misurazione dell'energia. Il loro più grande vantaggio risiede nella loro potente funzionalità; possono essere utilizzati per molteplici scopi, non solo per misurare con precisione l'energia elettrica, ma anche per adattarsi a diverse esigenze come la fatturazione del tempo di utilizzo, il monitoraggio del carico e la lettura remota dei contatori. Hanno svolto un ruolo cruciale nella produzione e nel dispacciamento di energia, nella gestione raffinata del consumo di energia e nel funzionamento ottimizzato dei sistemi di generazione e distribuzione di energia, guidando la trasformazione del settore energetico dal funzionamento e manutenzione tradizionali alla gestione automatizzata.
Quarta generazione: contatori elettrici intelligenti (dal 2009 a oggi)
Nel 2009, la State Grid Corporation of China ha introdotto ufficialmente il concetto di contatori intelligenti in Cina, segnando l'inizio dell'adozione diffusa dei contatori elettrici di quarta-generazione. I contatori intelligenti hanno gradualmente sostituito i contatori tradizionali, diventando l’apparecchiatura terminale fondamentale per la costruzione della rete intelligente.
I contatori intelligenti integrano moduli principali come unità di misurazione, unità di elaborazione dati e unità di comunicazione, superando i limiti della misurazione a-funzione singola nei contatori tradizionali. Possiedono molteplici funzioni tra cui misurazione dell'energia, archiviazione ed elaborazione delle informazioni, monitoraggio-in tempo reale, controllo automatico e interazione delle informazioni. Non solo possono misurare con precisione l'energia diretta e inversa, ma anche raccogliere dati sull'elettricità-in tempo reale come tensione, corrente e potenza. Attraverso i moduli di comunicazione, consentono l'interazione bidirezionale dei dati con il sistema della rete elettrica, fornendo supporto tecnico per la misurazione della produzione di energia distribuita, prezzi in base al tempo di utilizzo e servizi interattivi bidirezionali. Costituiscono una base importante per ottenere una gestione e un controllo intelligenti del sistema energetico e per costruire l’internet dell’energia, portando la gestione dell’elettricità in un’era precisa, intelligente ed efficiente.
